ZFL電動直排式錐形閥
錐形閥泄流時， 利用水與空氣的摩擦和入水后在水中的漩渦進行消能， 故可不再設消能工。當幾個錐形閥平行布置時其軸線間距不宜過小(例如不小于5倍閥殼直徑D)，否則水流相互撞擊，產生一股反射水流，若水流落入閥室將造成運行困難。
錐形閥泄流時， 利用水與空氣的摩擦和入水后在水中的漩渦進行消能， 故可不再設消能工。當幾個錐形閥平行布置時其軸線間距不宜過小(例如不小于5倍閥殼直徑D)，否則水流相互撞擊，產生一股反射水流，若水流落入閥室將造成運行困難。改進后的圓錐角取為50°， 與具有90°錐角的閥相比， 可使閥與閥之間距離縮小為(2.75～3.0)D， 水舌面積也減少2/3。

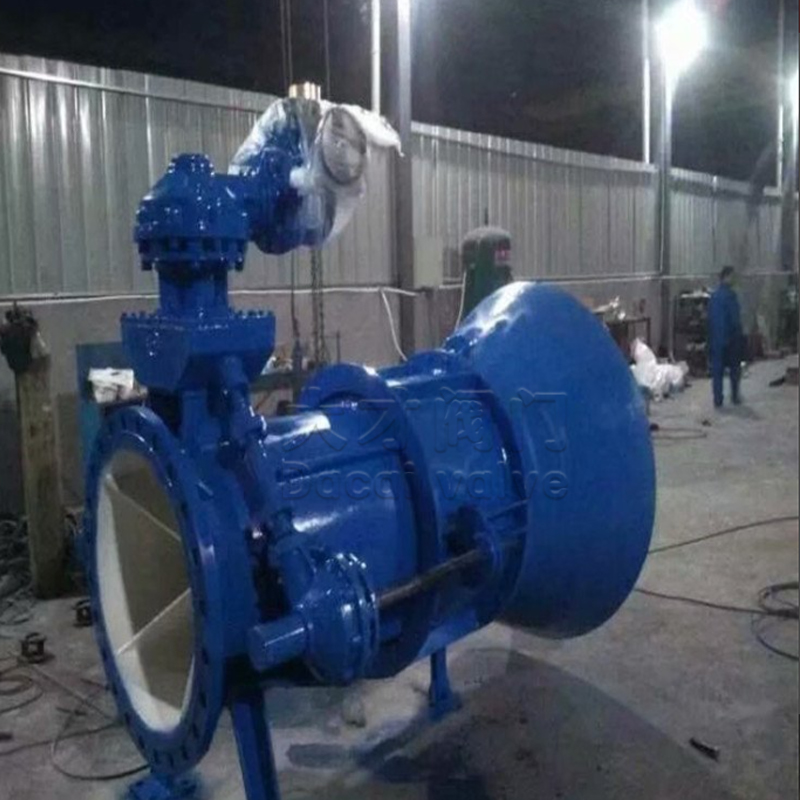

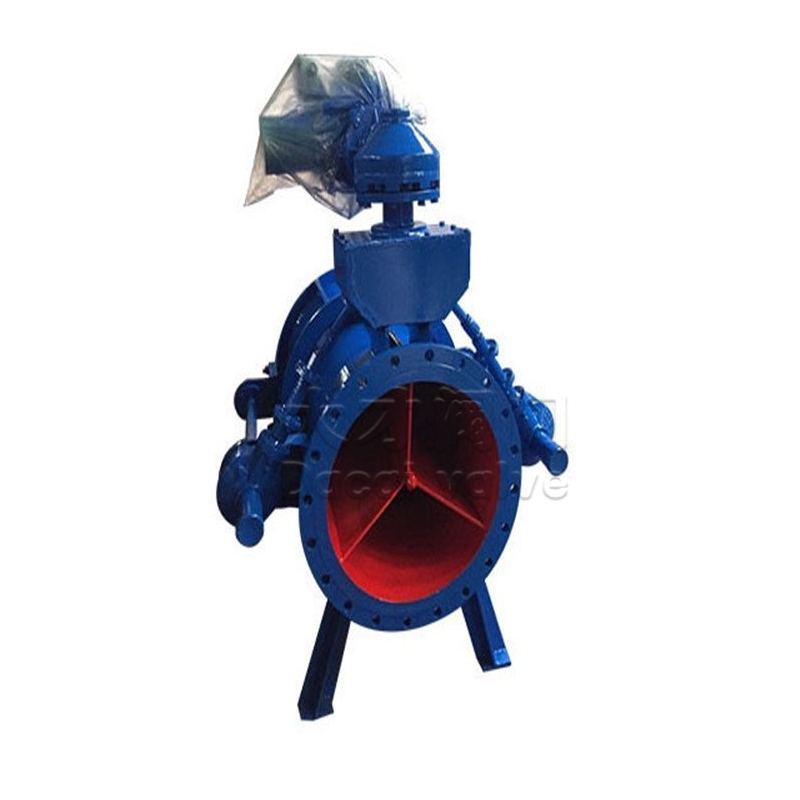

錐形閥設在高壓泄水管道的出口，具有圓筒形固定的閥殼，用4～6條平行水流方向的肋片把錐頭成90°的錐體固定在閥殼上， 用一活動鋼閥套套在錐體外面(或里面)， 閥套與錐體之間的環形空間用來泄流。用螺桿傳動將閥套沿流向前后移動， 即可調節流量。全部開啟時流量系數達0.85以上。錐形閥結構簡單， 操作方便。由于全閥的重量由根部錨定螺栓承受， 閥殼呈懸臂伸出， 故結構受力條件不利。
1、水力條件好，具有較高的流量系數u=0.73~0.83。
2、結構簡單，重量輕；布置緊湊，操作靈活，維護方便、運行可靠、啟閉力小。

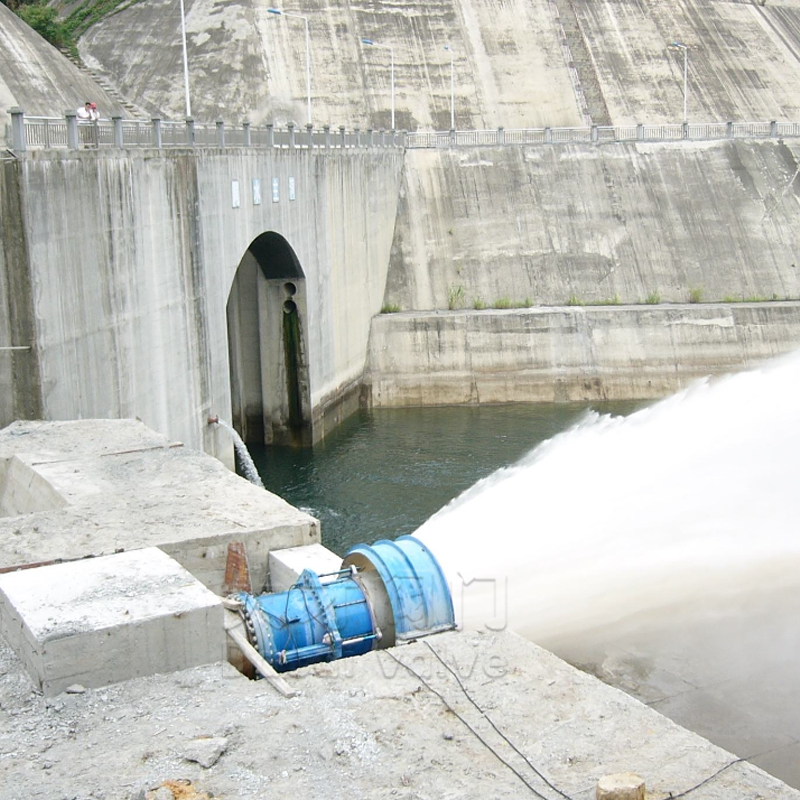

3、泄流時噴出水舌為喇叭狀，空中擴散摻氣、消能效果好，一般都不用做消能措施，如設置為淹沒式出流，側水下的消能也很簡單。
2、結構簡單，重量輕；布置緊湊，操作靈活，維護方便、運行可靠、啟閉力小。
3、泄流時噴出水舌為喇叭狀，空中擴散摻氣、消能效果好，一般都不用做消能措施，如設置為淹沒式出流，側水下的消能也很簡單。

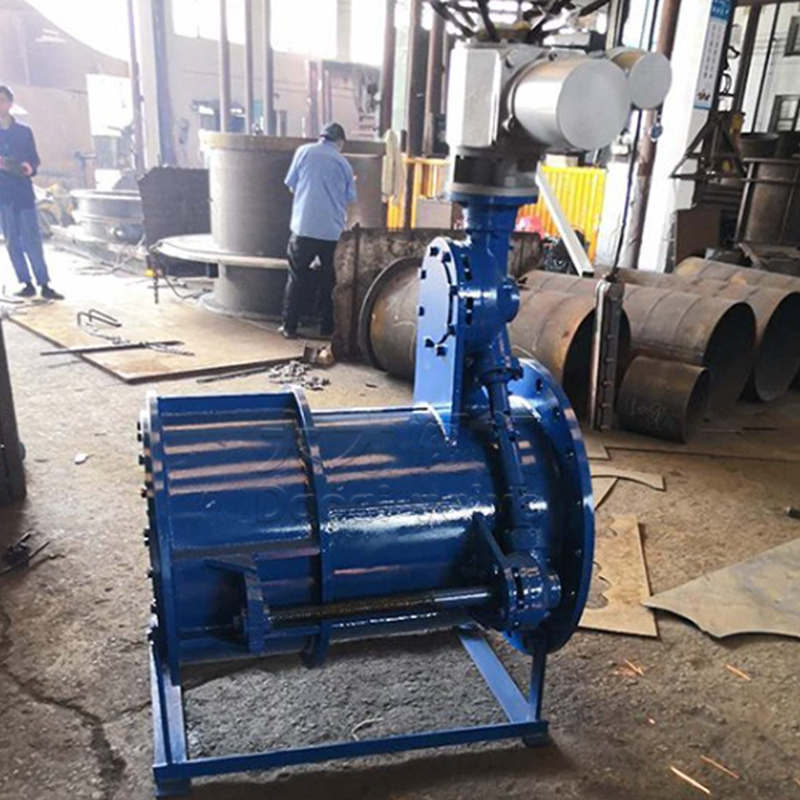

它是采用絲桿螺母伸縮動作，帶動外套筒上下動作，達到閥門的啟閉目的。它廣泛應用于水利、水電、水庫等工程上。
